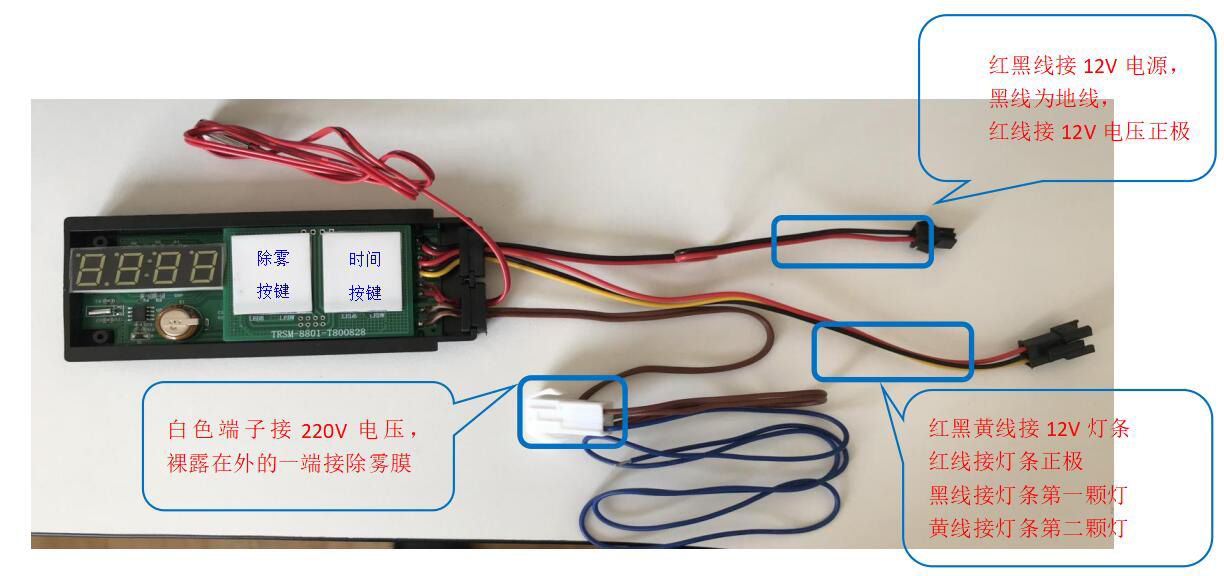

双触摸（带温度时间除雾功能）接线图

1. 规格参数：

输入：DC12V

输出：两路DC12V灯带/50W+50W（最大负载），一路除雾控制AC220V/1A（最大负载）

显示：时间，温度

时间格式：24小时显示

2. 正常显示状态：

a)除雾按键：短按： “开--关”循环，开启状态显示白色，关闭状态显示蓝色

长按：进入时间调节

b)灯带按键：短按：“白光--暖光--暖白光--关闭”循环，

开启状态显示白色，关闭状态显示蓝色

长按：进入无极调光功能。

3. 关闭状态：除雾按键和灯带按键显示蓝色

4.LED灯条亮灯时间和除雾时间设置状态：

除雾按键--->长按：AB/CD数字闪动表示灯条常亮/除雾的时间，同时进行固定

短按：灯带按键增加时间，除雾按键减少时间

5.  无极调光功能说明：长按灯带按键，亮度由100%-10%-100%循环变化，松开按键后亮

度停在当前亮度。不带有记忆功能，即灯带关闭重新开启后，亮度由100%开始。

备注：1. 灯条长亮时间默认为00，表示开关由灯带按键控制

2. 时间显示和温度显示自动轮流切换
